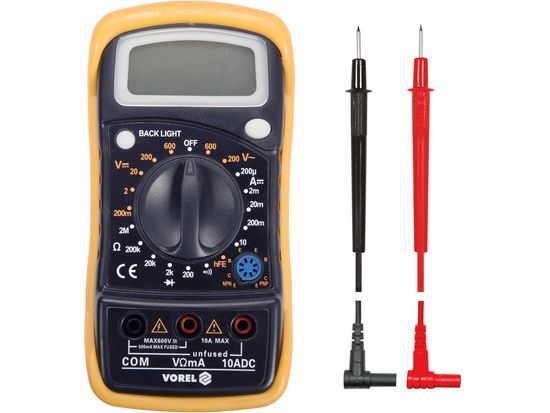

Універсальний тестер Vorel 81773 з ручним діапазоном для кожного виміру дає змогу виконувати базові та розширені електричні вимірювання. Додатковим захистом від механічних пошкоджень є так звана кобура — тобто гумовий кожух, натягнутий на корпус пристрою.
Основні виміри:
- Вимірювання напруги змінного струму: 0-600 В змінного струму.
- Вимірювання напруги постійного струму: 0-600 В постійного струму.
- Вимірювання постійного струму: 0-10 А постійного струму.
- Вимірювання опору: 0-2 МОм.
- Перевірка діода: я Ф 1 мА, U Р 1,5 V.
- Перевірка цілісності ланцюга: 0-100 Ом.
Додаткові виміри:
- Тест транзизора hFe: 0-1000, вбудований вимірювальний роз'єм.
Точність вимірювання:
Приклад визначення точності вимірювання змінної напруги. Розрахунки результату вимірювання: 235 V
- Точність вимірювання вимірювача 81773 для цього діапазону становить: ±(2% 10), роздільна здатність 1 В.
- Формула розрахунку похибки вимірювання: (результат вимірювання х 2%) 10 х роздільна здатність
- розрахунки: (235 х 2%) 10 х 1 = 4,7 10 = 14,7 В
Результат з урахуванням похибки вимірювання для показання 235 В = 235 ± 14,7 V*
- результат з урахуванням похибки вимірювання для вимірювання напруги постійного струму: 12 В = 12 ± 0,146 V
Табличку роздільної здатності та точності для цього вимірювання можна знайти в посібнику користувача.
*Вимірювач 81773 не має функції вимірювання істинного середньоквадратичного значення, тому наведений вище результат відповідає реальній ситуації тільки для правильної синусоїдальної форми сигналу.
Вбудовані функції:
- DATA HOLD — збереження поточного виміряного значення на дисплеї.
Додаткова інформація:
- РК-дисплей, максимальний показаний результат: 1999.
- Підсвічування екрана.
- Звуковий сигнал під час перевірки цілісності ланцюга у разі опору нижче 30 Ом.

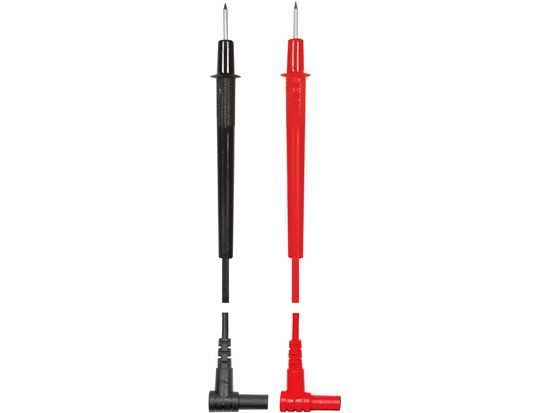

- Вимірювальні зонди в комплекті.
- Виготовлення із захистом від перевантаження, тестова розетка 10 А без запобіжника.
- Корпус з АБС-пластику, так званий кобура, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень.
- Індикатор низького заряду батареї.
- Живлення: акумулятор 9 В (6F22).
Внимание!
Під час вимірювання невідомих величин за допомогою вимірювача з ручною зміною діапазону за допомогою ручки вимірювання треба проводити послідовно від найбільшого діапазону до діапазону, що дає найточніший результат. Інакше ви ризикуєте пошкодити прилад.
